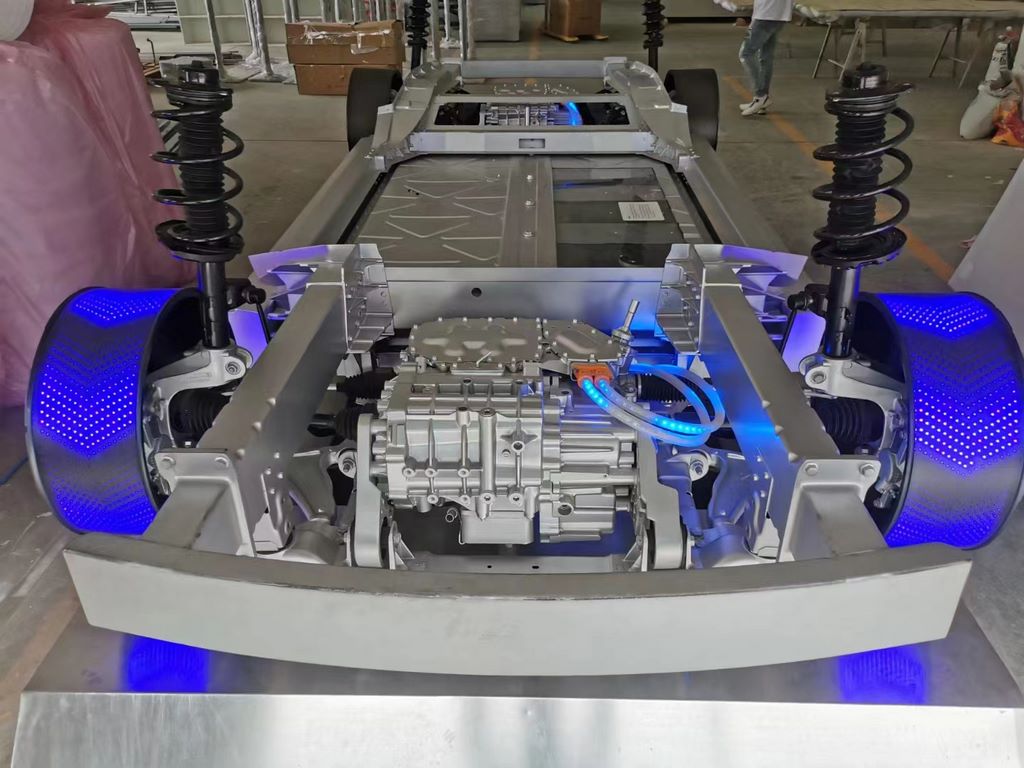

新能源汽车底盘模型制作案例：高仿真教学展示模型工艺全流程
在新能源汽车技术普及、职业院校教学及企业展厅中，一台高精度的汽车底盘模型是不可或缺的直观教具。本文将以一款车型底盘模型为例，详细拆解其从结构设计、材料选型到表面处理与灯光集成的全流程制作工艺。该模型通过精细的布局还原与视觉效果处理，实现了90%以上的结构相似度，无论是悬挂系统的机械结构、电池组布局，还是各控制模块的线路连接，均达到了高度专业的展示效果。
一、材料体系：兼顾强度与透明度的复合方案
针对此类需展示内部电路与机械结构的底盘模型，我们采用了“铝合金+透明亚克力+工程塑料”的复合材料体系。
底盘基座：采用铝合金板，通过CNC精雕成型，确保底盘刚性与尺寸精度，同时表面经阳极氧化处理，呈现哑光银色质感，模拟真实底盘防护板的工业外观。
电池组与电机外壳：电池模组、电机控制器等核心部件的外壳，均采用透明亚克力板，通过激光切割与无缝粘接工艺，让内部电路板与散热结构清晰可见，便于教学演示电流走向与热管理逻辑。
悬挂与车轮：悬挂摆臂为ABS工程塑料，经注塑成型后喷涂金属质感漆；车轮为低压铸造铝合金轮毂，表面做拉丝与烤漆处理，轮胎为高弹性软胶，胎纹清晰，模拟真实抓地力效果
二、成型工艺：从数据到实体的精准转化
三维数据处理：基于真实车型底盘数据进行简化与分模，重点保留悬挂几何、电池包布局、线束走向等教学关键点，去除冗余结构，便于模型轻量化与观察。
结构件成型：铝合金底盘经CNC多轴加工后，进行去毛刺与倒角处理，确保边缘平滑；亚克力电子模块外壳经激光切割后，使用专用溶剂进行无缝粘接，固化后表面抛光，达到高透光无痕效果。
线束与电路模拟：模型的线束并非简单贴片，而是使用真实规格的低压线束，按真实走向布线，并在关键节点加装LED灯带，通电后可模拟电流流向，直观展示“线控”系统的控制逻辑。
三、表面处理与细节增强
模型的还原度90%以上，关键在于细节的堆叠与质感的区分。
底盘基座处理：铝合金基座经CNC加工后，进行喷砂与阳极氧化处理，表面呈现均匀的哑光质感，关键部位如悬挂安装点、电池固定位，使用丝印工艺还原防滑纹理与标识。
电机与减速器：电机外壳采用精密铸造工艺，表面经喷砂、底漆、面漆多道工序，还原真实电机的铸造质感；减速器齿轮组通过透明亚克力外壳展示，内部齿轮经CNC加工，啮合精度高，转动流畅。
灯光系统集成：在电池组、电机控制器、充电口等关键部位，预埋高亮度LED灯珠，通过隐藏式线路连接控制模块，通电后可实现“充电中”、“放电”、“故障报警”等不同状态的灯光模拟，增强视觉冲击力与教学互动性。
四、总装与质检
部件组装：所有零部件经表面处理后，进入总装线。悬挂系统、电机、电池组等部件按真实位置安装，确保各部件间隙均匀、连接牢固。
功能测试：总装完成后，对模型的灯光系统、旋转部件（如车轮、电机输出轴）进行功能测试，确保无卡滞、无虚接、灯光显示正常。
五、结语
这款新能源汽车底盘模型，通过“材料选型-精密成型-细节增强-灯光集成”的全流程工艺控制，不仅在视觉上高度还原了真实车辆的底盘结构，更通过灯光模拟与透明件设计，将“看不见”的电流走向与“看不见”的热管理逻辑直观呈现，是集教学、展示、互动于一体的高价值科普教具。其制作过程体现了工厂在工业模型领域的专业水准与对细节的极致追求。
