一体化数字电子沙盘模型制作案例

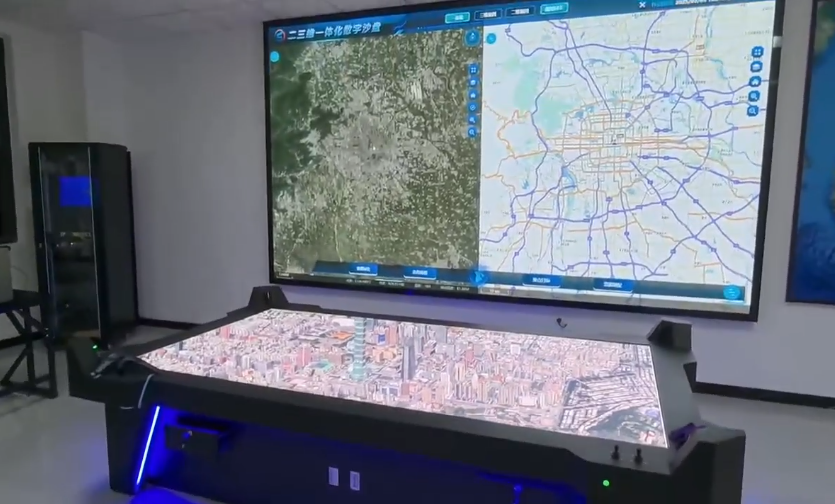

本项目为二三维一体化数字电子沙盘模型，融合物理实体沙盘与大屏电子交互系统，实现城市地理形态、建筑布局与数字地图的联动展示，精准还原城市空间逻辑与交互体验，还原度达 90% 以上，适用于城市规划、应急指挥与政务展示等场景。

一、材料选用

• 物理沙盘部分：主体地形采用高密度泡沫板与石膏复合材料，建筑模型采用 ABS 板与 3D 打印光敏树脂，道路与水系采用仿真 PVC 地贴与透明亚克力，绿化区域使用仿真草皮与微缩树木；

• 电子交互部分：沙盘台面采用高透触控钢化玻璃，内置 LED 背光与触控感应模块；大屏显示系统采用高清拼接屏与控制主机，配套灯光联动模块与数据接口；

• 辅助材料：哑光清漆、UV 打印标识贴、金属质感喷漆、防水接线端子等，保证模型耐用性与视觉质感。

•


二、制作工艺

1. 物理沙盘基底搭建

   以高密度泡沫板为底层，通过切割、堆塑还原城市地形起伏，表面覆盖石膏找平后雕刻道路与水系轮廓；按比例制作建筑模型，通过粘接、打磨还原楼宇形态与立面细节，分层拼接形成完整城市肌理。
2. 电子触控系统集成

   在物理沙盘上方铺设高透触控钢化玻璃，内置 LED 背光与触控感应线路，确保触控精准且不遮挡实体模型；预留线路通道，将触控信号与大屏显示系统联动，实现 “点沙盘、亮大屏” 的交互效果。
3. 大屏与联动调试

   安装高清拼接大屏，加载二维地图与三维城市模型数据，编写联动程序，使物理沙盘上的建筑、道路与大屏地图点位一一对应；调试灯光与音效模块，实现选中区域高亮、信息弹窗等交互反馈。
4. 整体封装与外观处理

   采用金属与 ABS 复合材质制作沙盘外框，设计棱角造型与氛围灯槽，提升科技感；整理内部线路，安装防尘与散热组件，保证系统稳定运行。
5.


三、后期处理与上色

• 物理沙盘上色：建筑模型采用多层喷涂工艺，以浅灰、米白为底色，通过分色喷涂强化立面层次感；道路喷涂深灰色，水系使用透明蓝渐变处理，绿化区域做自然过渡色，还原城市真实风貌；

• 电子部分处理：触控玻璃表面喷涂防眩光涂层，避免反光干扰视觉；外框采用哑光黑与蓝色氛围灯搭配，强化科技感；标识与操作说明采用 UV 打印，清晰醒目且贴合比例；

• 保护处理：物理沙盘表面喷涂哑光清漆，提升抗磨损与防尘性能；电子线路做防水绝缘处理，延长设备使用寿命。

•


四、细节优化与效果呈现
