电子沙盘模型制作案例：金山新城水务建设作战指挥室数字沙盘

一、项目背景

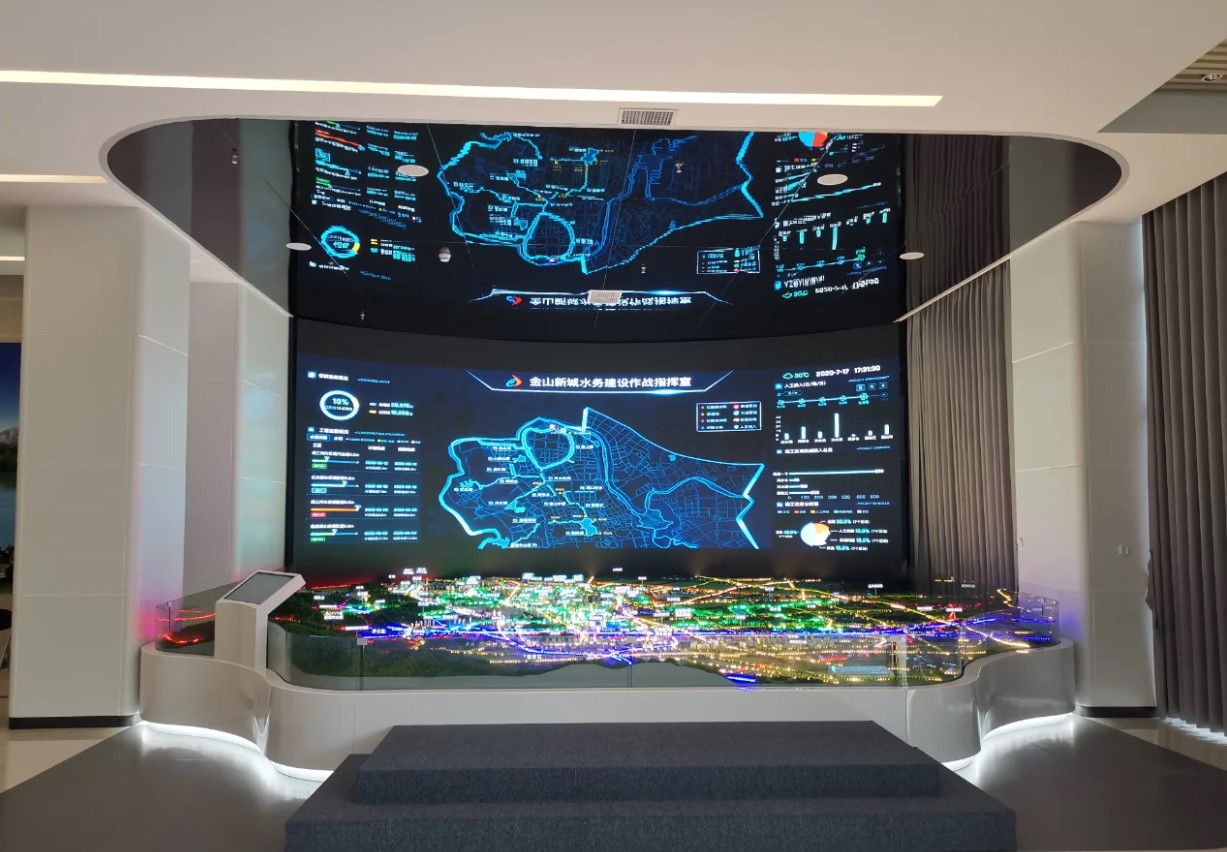

本次电子沙盘模型服务于金山新城水务建设作战指挥室，旨在通过实体模型与数字屏幕的联动，直观展示区域水务设施布局、管网系统及建设进度，为决策指挥提供可视化支持。模型需精准还原区域地形、建筑、水系及道路网络，并与背景曲面屏数字地图实现空间坐标对位，确保展示逻辑一致。

二、制作工艺

1. 底图处理与数据转换

制作前，需将数字地图（含地形、水系、管网、建筑等图层）转换为CAD平面图，按1:1比例缩放，明确道路、河流、关键节点的位置与高程。特别针对水务设施（如泵站、水厂、闸门）进行坐标标注，确保模型与屏幕地图的对应关系。

2. 地形基底制作

• 骨架搭建：采用轻质木工板或PVC板切割成基础地形轮廓，通过分层堆叠或雕刻机塑形，构建区域高低起伏的地形骨架。骨架需预留灯光线路孔位，确保结构稳固且便于后期布线。

• 表面塑形：在骨架表面覆盖石膏或轻质黏土，精细雕刻等高线、河岸线及道路走向，重点塑造水系（河流、湖泊）的凹陷形态与堤岸高程差。表面干燥后，用砂纸打磨至光滑，消除接缝与毛刺。

3. 地物元素制作

• 水系与绿地：水系区域涂刷蓝色透光漆，底部预埋蓝色LED灯带，模拟水面反光与流动感；绿地部分采用植绒材料或仿真草皮，通过不同深浅绿色区分公园、农田与林地。

• 建筑与设施：主体建筑（如居民区、水厂）使用3D打印技术制作，材质为光敏树脂，表面打磨后涂装；小型设施（如泵站、闸门）采用ABS板切割雕刻，细节处用蚀刻片添加门窗、管道等纹理。

• 道路网络：主干道用灰色亚克力板切割贴面，表面丝印车道线；次级道路采用灰色腻子刮涂，模拟沥青质感。

4. 灯光系统集成

• 基础照明：底部预埋暖白色LED灯带，均匀照亮建筑群与道路，模拟夜间城市灯光。

• 重点照明：针对水务设施（如水厂、泵站）单独设置射灯，突出关键节点；管网系统采用彩色LED灯带埋设于道路下方，通过控制器实现“水流方向”动态效果。

• 联动调试：灯光控制系统与背景屏幕联动，确保屏幕点击某区域时，模型对应位置灯光同步高亮。

三、材料选择

• 结构材料：主体骨架采用轻质木工板（便于雕刻地形），建筑模型使用3D打印光敏树脂（细节精度高），道路与水系表面贴覆亚克力板与植绒材料。

• 灯光材料：高亮度LED灯带（暖白、蓝色、绿色），配合PWM控制器实现亮度与动态效果调节。

• 表面处理：建筑模型使用哑光丙烯漆，水系区域采用透明蓝色漆，绿地部分使用静电植绒胶固定仿真草皮。

四、后期处理与上色

• 整体打磨：地形基底与建筑模型需逐区域检查，用细砂纸打磨毛刺与接缝，确保表面平滑。

• 分层涂装：

• 地形：河床涂刷深蓝色漆，向岸边过渡为浅蓝至白色；山体采用土黄、深绿渐变涂装，模拟自然地貌。

• 建筑：主体墙面涂哑光灰色或米色漆，窗户部分用黑色蚀刻片或丝印工艺添加细节。

• 道路：主干道表面丝印白色车道线，次级道路用灰色腻子模拟沥青纹理。

• 细节强化：水系边缘用白色漆描绘浪花效果，建筑顶部添加微型天线、水箱等细节；绿化区域通过不同高度植绒区分植被类型。

• 防尘保护：整体喷涂透明哑光保护漆，防止灰尘附着并增强色彩持久性。

五、模型还原度控制

• 数据校准：制作过程中多次对比数字地图与模型地形，确保河流走向、道路网络与建筑布局的偏差不超过5%。

• 灯光对位：调试灯光时，将模型置于暗室，与背景屏幕同步显示同一区域地图，调整灯光位置与亮度，确保视觉上“屏幕地图”与“实体模型”无缝融合。

•


六、总结
