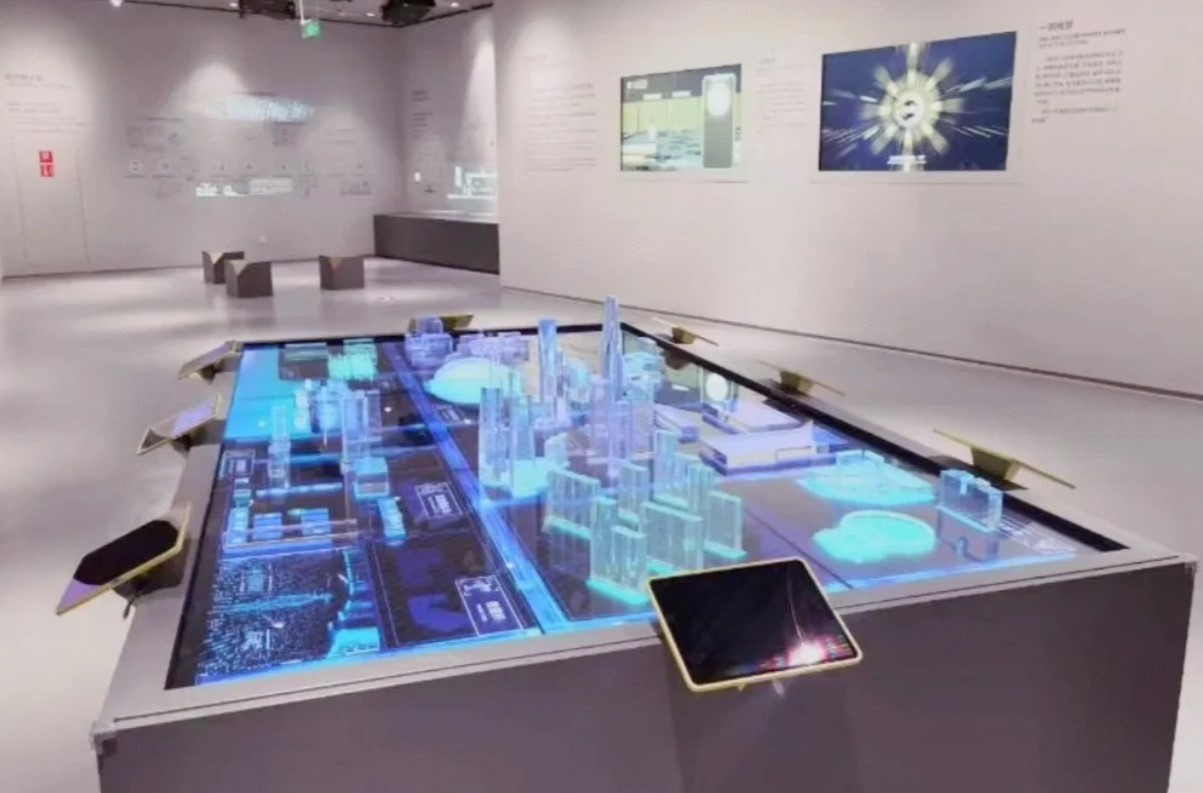

工业与城市规划电子沙盘模型制作案例：未来科技城展示中心

一、项目背景

本项目服务于某未来科技城展示中心，旨在通过“实体微缩模型+互动触控”的融合技术，立体呈现园区整体规划、重点工业厂房布局及交通路网体系。模型需具备极高的艺术观赏性与严谨的工程展示性，还原度目标设定为90%以上，既要体现现代工业的硬朗质感，又要通过光影效果营造科技氛围。

二、制作工艺

1. 数据处理与深化设计

• 数据转换：接收甲方提供的CAD总平图及重点单体建筑的3D模型。技术人员需对数据进行“模型减面”与“结构优化”，剔除无法在微缩比例下呈现的细碎构件（如栏杆、空调机位），同时保留建筑特征轮廓。

• 分层雕刻规划：针对复杂的高层建筑群，采用分层堆叠工艺。将建筑立面拆解为底层基座、标准层和顶层构筑物三部分，分别进行精雕数据编程。

2. 核心材料与成型

• 通体水晶体块制作（主体建筑）：这是本项目的视觉核心。选用高透光率的进口亚克力（PMMA）板材，而非普通树脂，以保证通透度和抗黄变能力。

• CNC精雕与激光切割：使用高精度CNC机床对建筑主体进行三维立体雕刻，确保墙面平整度误差小于0.1mm。对于窗户洞口等细节，采用激光精密切割，实现“无崩边、无熔渣”的干净切口。

• 异形打磨：针对图中类似“花瓣形”或流线型的公共建筑，采用热弯成型工艺，由工匠手工辅助加热并定型，随后进行多道抛光处理，达到镜面效果。

3. 工业设施与地表制作

• 厂区管网与设备：工业区域的管道、储罐、装卸台等精细构件，均采用3D打印技术（光固化树脂）制作。打印完成后，需进行支撑去除、二次固化和精细修整。

• 地表基底：底盘采用多层复合板加固，表面铺设高密度板。通过UV打印技术直接在板面上打印出园区的道路网络、绿化斑块和停车位标线，色彩还原度极高，无需后期手绘上色。

三、后期处理与上色

1. 水晶体块的表面处理

• 抛光与覆膜：雕刻完成的亚克力建筑需经过粗磨、细磨、抛光三道工序，消除刀纹，使其如玻璃般晶莹。随后在表面贴覆一层防指纹、防眩光的纳米保护膜。

• 丝印背投效果：为了配合底部的投影映射，部分高层建筑的立面需进行特殊的磨砂蚀刻处理，或丝印半透明白色网点图。这样在投影开启时，建筑立面能承接影像，关闭时则恢复透明，仿佛悬浮的全息影像。

2. 金属构件的做旧与质感处理

• 工业设备上色：对于3D打印出来的工业管道和设备，不能使用普通的模型喷漆，需使用郡仕（Gunze）或威令（Vallejo）的专业金属漆。

• 做旧涂装：为了还原工业现场的真实感，模型师会采用渍洗（滤镜）技术，在管道连接处、设备底部加重阴影和“油污”效果，使用土黄色和铁锈色进行干扫，模拟长期运行的磨损痕迹，增强模型的沧桑感和真实感。

3. 环境氛围营造

• 植被与水域：工业区周边的绿化采用不同粒径的静态植绒喷胶，模拟草地与灌木丛的高低层次。人工湖区域铺设蓝色透光片，底部预埋RGB变色灯带，模拟水体波光。

• 灯光系统集成：这是电子沙盘的灵魂。在模型底盘预埋高流明投影机（正投或背投），将园区的动态车流、热力图、数据面板投射到地表和建筑立面。同时，在重点厂房内部预埋暖白色LED光源，实现“通电亮灯”的效果，与投影画面交相辉映。

四、质量控制与还原度达成

• 色彩校准：在制作前，工艺师会根据甲方提供的效果图，在色卡库中挑选最接近的潘通色号进行打样，直至在展厅灯光下肉眼观察无色差。

• 空间校对：模型安装就位后，需进行复杂的“虚实对位”调试。工程师将电脑中的数字三维模型与实体沙盘进行叠图比对，微调投影机的边缘融合与畸变校正，确保屏幕上的飞行动画精准落在实体建筑的轮廓上，误差控制在1-2毫米以内，最终达成90%以上的视觉还原度。

总结
该案例通过高透亚克力精雕、3D打印工业细节与多媒体投影集成，完美实现了从传统静态沙盘向互动数字沙盘的跨越。材料的冷峻透明与工业涂装的厚重质感形成了鲜明对比，配合动态数据可视化，不仅展示了规划蓝图，更传递出未来科技城的硬核工业魅力。
